聚酯树脂的粘度测试

聚酯树脂是复合材料、防腐涂料、新能源胶粘剂行业核心原料，粘度直接决定树脂输送、成型固化效果与产品批次稳定性，精准、合规、可复现的粘度检测，是企业新品配方研发、实验室质检、生产线成品放行、下游客户审厂认证的核心保障。

客户需求

安徽某树脂有限公司主营不饱和聚酯、胶衣、高温熔融聚酯中间体等产品，粘度检测存在多重核心诉求：

1. 量程适配需求：产品粘度跨度大，常温液态树脂2000–30000mPa・s，高温熔融聚酯需150℃高剪切工况检测，单一机型无法覆盖全品类样品；

2. 标准合规需求：常温检测需匹配GB/T 7193-2008、GB/T 40280-2021，高温熔融检测遵循GB/T 9751，数据需可追溯，满足客户第三方审核。

解决方案

针对企业检测诉求，配套博勒飞成套粘度检测方案：DV2THB、LV两种型号旋转粘度计、CAP2000+H高温锥板粘度计。该方案核心优势如下：

1. 全量程覆盖：DV2TLV量程1–6McP，DV2THB量程800–320McP，覆盖常温树脂全粘度区间；CAP2000+H支持50–235℃宽温区，适配150℃熔融聚酯高温测试；

2. 高精度合规：旋转粘度计精度±1.0%，数据重现性±0.2%，锥板温控精度±0.1℃，全部指标高于国标强制要求；

测试方法

常温检测依据GB/T 7193-2008单圆筒旋转粘度计法；高温熔融检测依据GB/T 9751锥板粘度测试法，统一规范流程：

1. 样品预处理：常温树脂恒温23±0.5℃，充分搅拌去除气泡；熔融聚酯提前预热，消除高温物料热历史；

2. 转子与转速选型：低粘树脂选用LV转子，高粘胶衣匹配HB转子；熔融聚酯统一使用CAP-4转子，设定750RPM；

3. 恒温平衡：锥板设备升温至150℃稳定后放入样品；

4. 正式测量与数据记录：待示数稳定后，同步记录粘度、扭矩、温度、转速完整数据。

5. 具体实测案例：熔融聚酯树脂恒温150℃，CAP-4转子，750RPM，扭矩读数48%，测得粘度12600mPa・s，数值落在企业内控标准区间8000–18000mPa・s，单次测试用时45秒。

应用成效

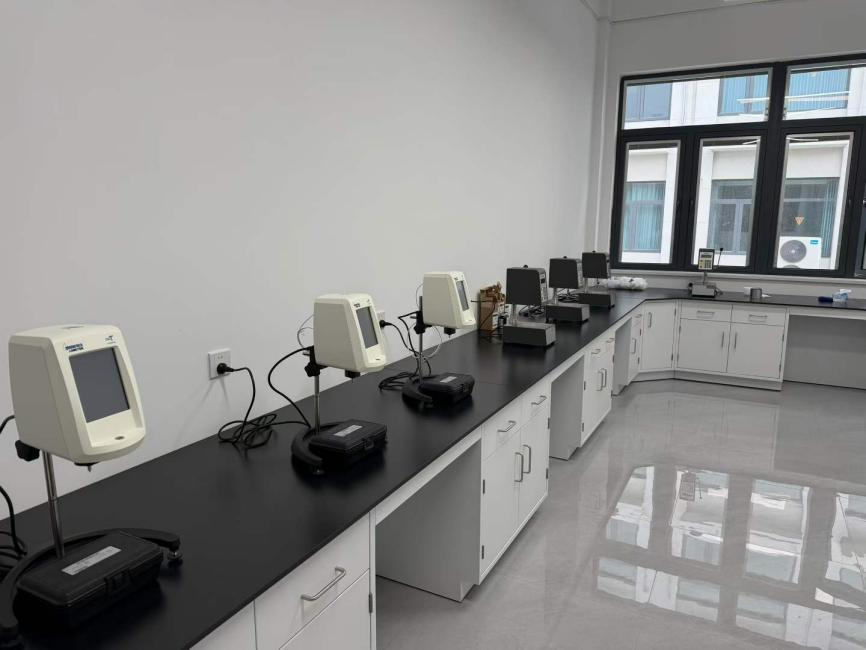

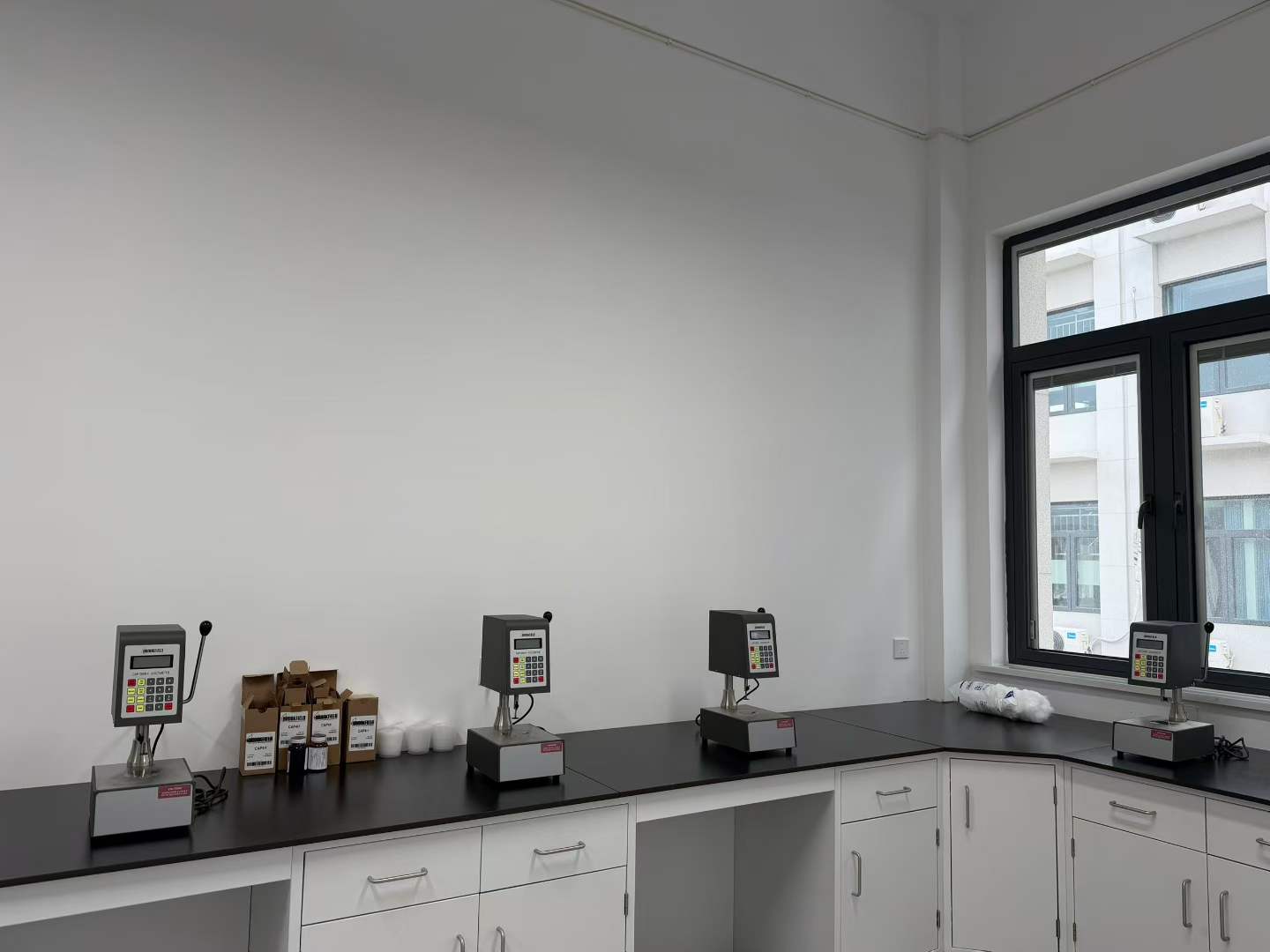

整套博勒飞粘度设备落地后，高低温检测流程均符合国标、数据可追溯；多设备分工位同步检测，大幅缩短成品放行周期；设备运行稳定，全实验室与产线检测数据统一可比，获得客户高度认可。
